Kotol STALMARK EKO SILVER, je vlajková loď firmy STALMARK s plneautomatickou prevádzkou, systémom štart/stop (zapálenie/vyhasnutie), auto mechanickým čistením horáka a vertikálne uloženého trubkového výmenníka tepla.
Srdcom kotla je horák s pohyblivým roštom prispôsobeným pre mechanické čistenie spaľovacej komory horáka, čo zaručujem bezproblémovú prevádzku aj pri menej kvalitných peletách. Proces horenia kontroluje fotobunka, takže riadiaca jednotka je priabežne informovaná o stave v horáku a má presne nastavené kritériá kedy sa má horák sám vyčistiť, kedy použiť špirálu na rozkúrenia a kedy len rozdúchať horiacu pahrebu.
Veľkou výhodou je vertikálne / zvyslé osadenie šamotových dosiek a trubiek výmenníka kotla, práve keď nastane proces čistenia výmenníka kotla tak sadze padajú pomedzi šamoty priamo do popolníka. To rapídne znižuje obsluhu kotla na minimum, keď stačí raz za týždeň dva vyniesť jeden popolník.
Účinnosť až 91,3% v triede A+ .
Kotol spĺňa normu Euro5 aj Ekodisajn .
Pri automatickom kúrení sa minimalizuje obsluha kotla podľa objemu zásobníka až na niekoľko dní nap.( 3-4 ba aj 7 až 10 dní).
Telo kotla je vyrobené zo 6 mm hrubého atestovaného kotlového plechu so zárukou až 48 mesiacov. Kotol štandarde obsahuje nožičky na nastavenie rovnováhy, pravo-ľavý zásobník paliva aj dvierka kotla.
Hlavný vertikálny výmenník tepla je umiestnený v hornej časti kotla, čo minimalizuje pôdorys kotla a jej čistenie zabezpečujú špirály zavesné na automatizovanom váhatkovom systéme čistenia kotla.
Regulátor ST-978 v štandarde ovláda tlačný ventilátor pre podporu horenia, riadi 2x podávač paliva, čerpadlo okruhu radiátorov, zásobník vody TÚV (bojlér), čerpadlo podlahovky aj čerpadlo cirkulácie TÚV. Izbový termostat každý štandartný spínaný typ aj dátový pre kompletnú vzdialenú správu kotolne, GSM ST-65 modul , Internet ST-505 modul aj ovládanie 1 x servopohon 3-4 cestného ventila + dva servopohony dodatočne cez dodatočné moduly i - 1. Autozapaľovač aj auto mechanický samočistiaci rošt .
Voliteľne sa dá objednať aj LAMBDA sonda pre kontrolu spalín a presné riadenie spaľovania, alebo zväčšení objem zásobníka.
- riadiaca jednotka kotla ST - 978 T bola vybavená nadčasovým dyzajnom, intuitívnym ovládaním
- ovláda základné procesi riadenia spaľovania, horenia a udržania teploty kotla
- čerpadlo ÚK, TÚV, cirkulačné čerpadlo, Akumulačné čerpalo, čerpadlo ventila vykurovacieho okruhu, internet modul
- zmiešavací ventil vykurovacieho okruhu jeden v základe a dva prídavné ventily za pomoci rozšírenia jadnotky o dva moduly I-1, každý z nich môže byť riadený ekvitermicky, termostatom, časovo, aj proporcionálne, kde izbový termostat nastavuje zadanú teplotu ventila do plusu aj do mínusu aby udržal zadanú teploty v miestnosti, takže celkovo možeme riadiť tri zmiešavacie okuhy, aby sme ich mohli riadiť priamo z izb. termostatu alebo cez internet a neobmedzený počet zmiešavacích ventilov modulov I1 možeme zapojiť samostatne.
- izbový termostat 281 C riadi bezdrátovo kompletne všetky funkcie kotolne aj všetkých vykurovacích okruhov, hlási alarmové stavy, podáva priebežné info o stave paliva v zásobníku, a možme na diaľku aj ovládať všetky procesy a vyrába sa v bielom aj čiernom vyhotovení
Technické parametre kotly STALMARK typu EKO SILVER | ||||||
Nominálny výkon kotla | kW | 10 | 14 | 19 | 24 | 30 |
Rozsah výkonu | kW | 3,0 - 10 | 4,2 - 14 | 5,7 - 19 | 7,2 - 24 | 9,0 - 30 |
Tepelne aktívna plocha kotla | m2 | 1,35 | 1,6 | 2,0 | 2,8 | 3,1 |
Plocha vykurovaných miestností | m2 | do 125 | do 140 | do 235 | do 240 | do 360 |
Maximálny prevádzkový tlak | bar | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
Požadovaný ťah spalín | Pa | 10-15 | 10-15 | 10-15 | 10 - 15 | 10 - 20 |
Jednorázový zásyp paliva ( zásobník ) | l | 170/220/380 | 220 / 385 | 220 / 385 | 220 / 385 | 220/385 |
Objem vody kotla | l | 75 | 80 | 86 | 92 | 105 |
Teplota vody na výstupe min / max | °C | 55 / 90 | ||||
Hmotnosť kotla | kg | 285 | 320 | 350 | 385 | 430 |
Minimálna výška komína | m | 5,5 | 6 | 6 | 6 | 6 |
Účinnosť kotla | % | 93,2 | 92,3 | 91,3 | 92,2 | 93,1 |
Rozmer copúcha | mm | 160 | 180 | 180 | 180 | 180 |
Rozmer výstupu a spiatočky nátrubok vnut | coľ | 1" | 6/4" | 6/4" | 6/4" | 6/4" |
Elektrické napájanie | V | 230/50 | ||||
Priemerná el. spotreba kotla | W | 29 | 40 | 40 | 40 | 40 |
Trieda energetickej náročnosti | - | A+ | ||||
5 - Trieda | ÁNO | |||||
ECO DESIGN | ÁNO |

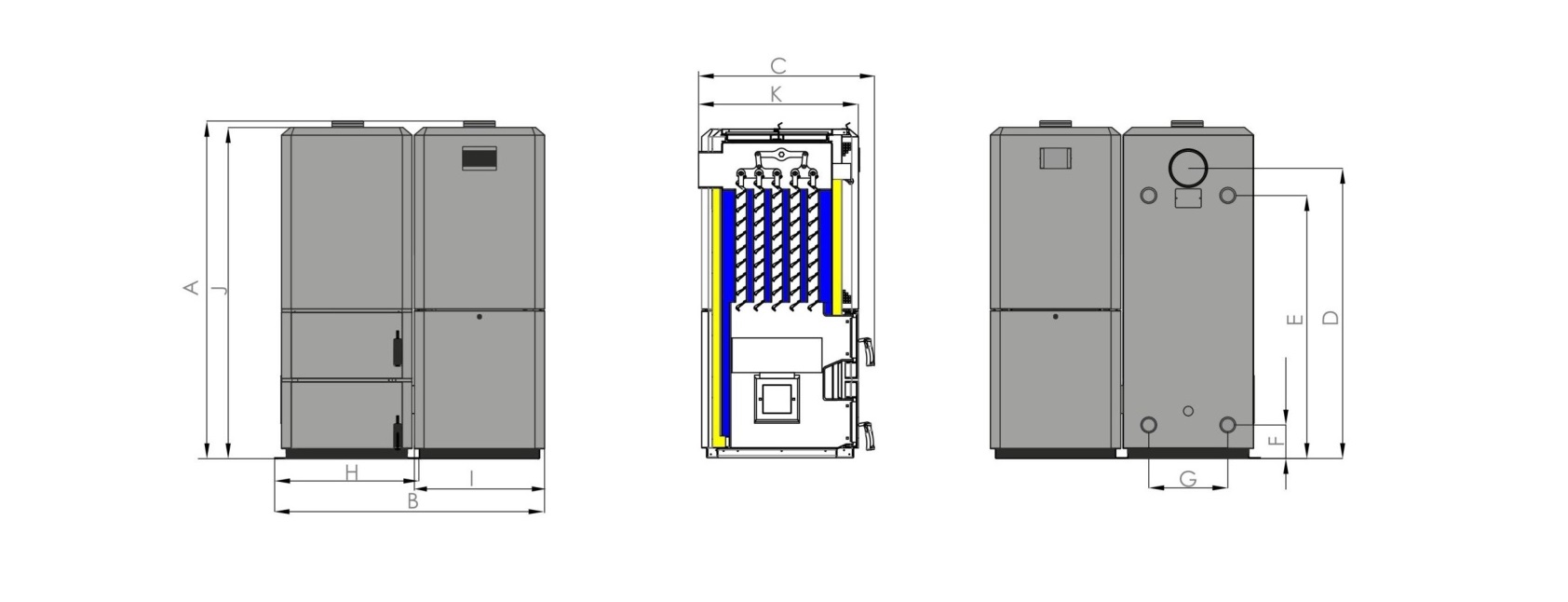

Rozmery kotla typu EKO SILVER II. | ||||||||||
Rrozmer | A | B | C | D | E | F | G | H | I | J |
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
EKO SILVER II 10 kW | 1422 | 900 | 710 | 1260 | 1143 | 144 | 242 | 430 | 460 | 643 |
EKO SILVER II 14 kW | 1424 | 1050 | 710 | 1260 | 1143 | 144 | 292 | 480 | 560 | 643 |
EKO SILVER II 19 kW | 1424 | 1100 | 710 | 1260 | 1143 | 144 | 342 | 530 | 560 | 643 |
EKO SILVER II 24 kW | 1424 | 1100 | 760 | 1260 | 1143 | 144 | 342 | 530 | 560 | 693 |
EKO SILVER II 30 kW | 1424 | 1050 | 760 | 1260 | 1143 | 144 | 370 | 580 | 460 | 693 |
Izbový termostat dátový, bezdrátový s kompletnou vzdialenou správou celého vykurovania.
Internetový modul WIFI RS, drátový, alebo bezdrátový pre vzdialenú správu vykurovania.
Modul ST i-1, sa používa na rozšírenie vykurovacích obvodov o ďalší zmiešavací ventil s vlastným čerpadlom ÚK/ podlahovka s vlastným izbovým termostatom.
